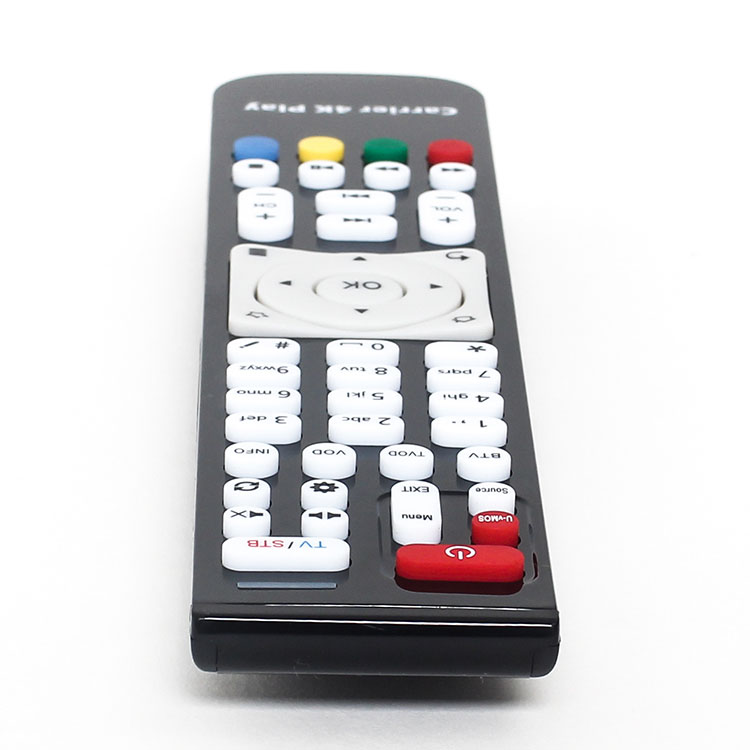

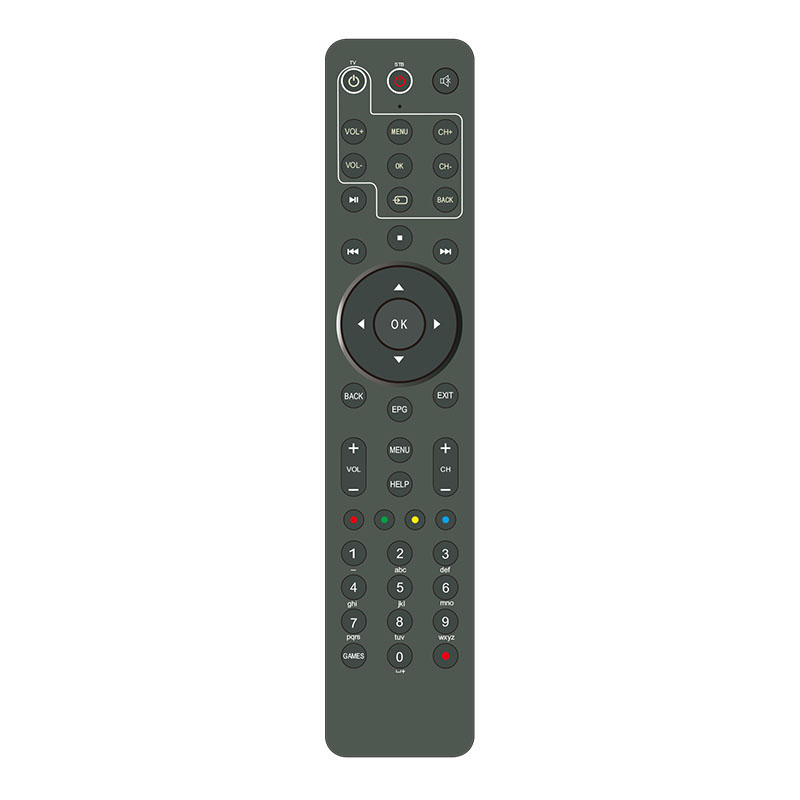

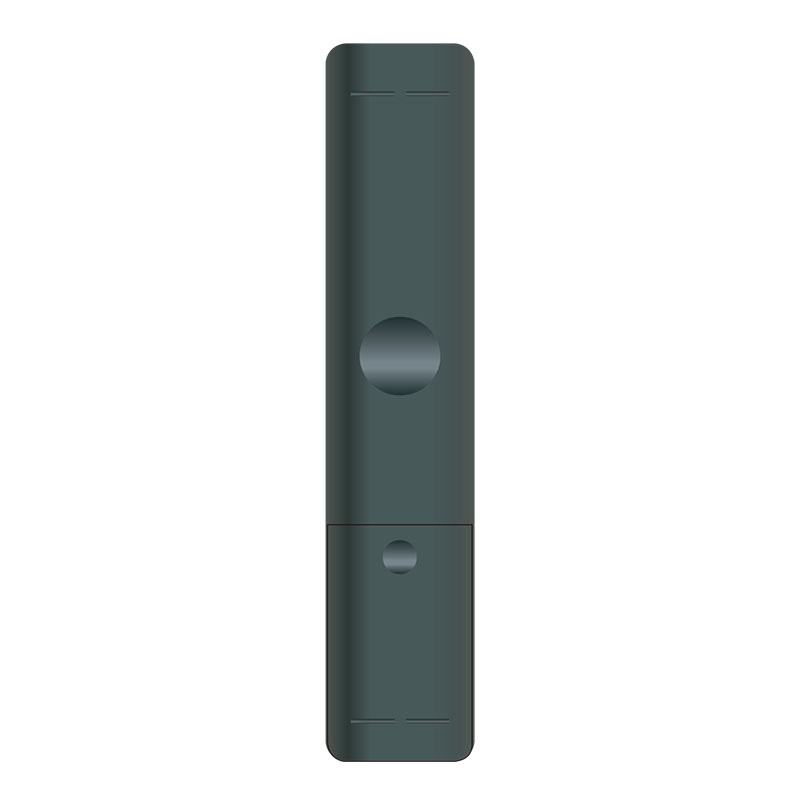

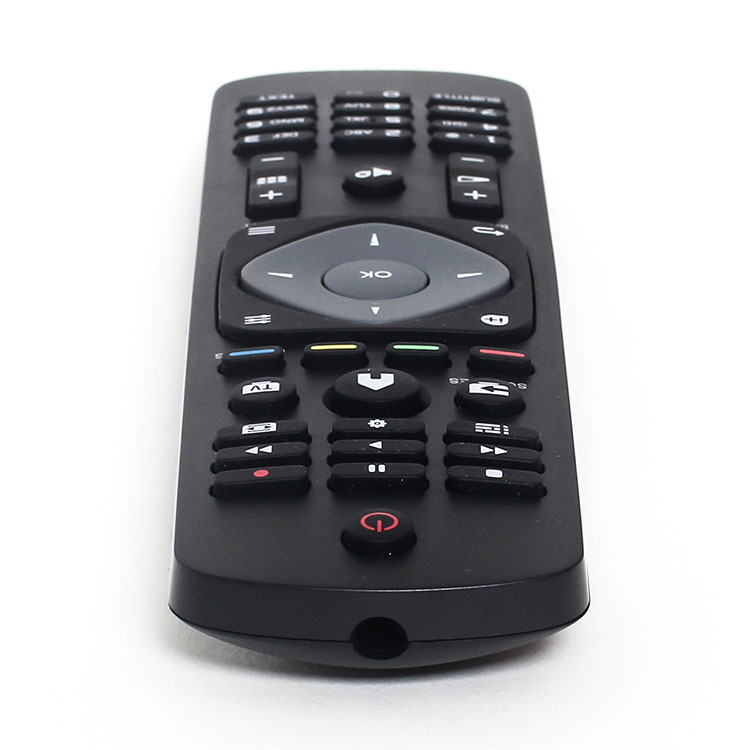

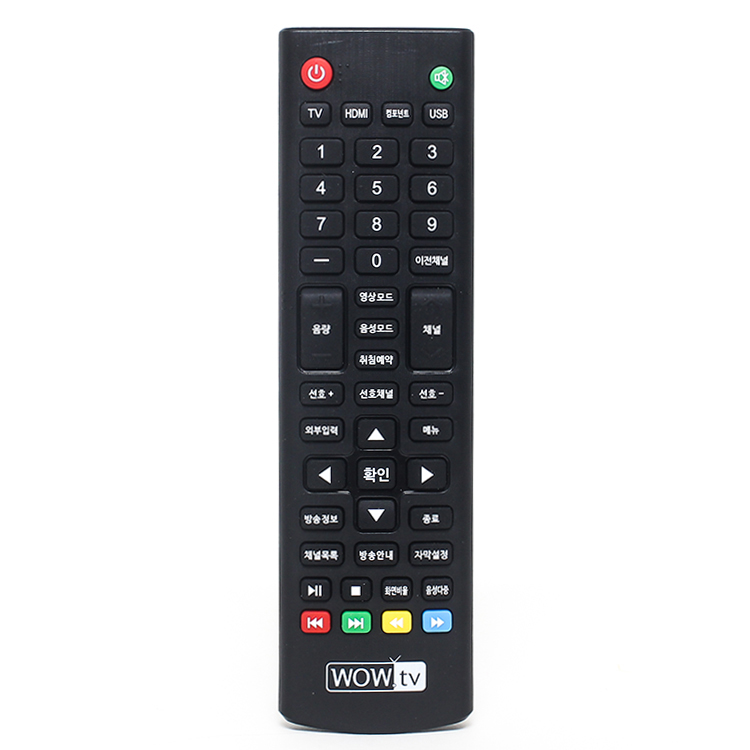

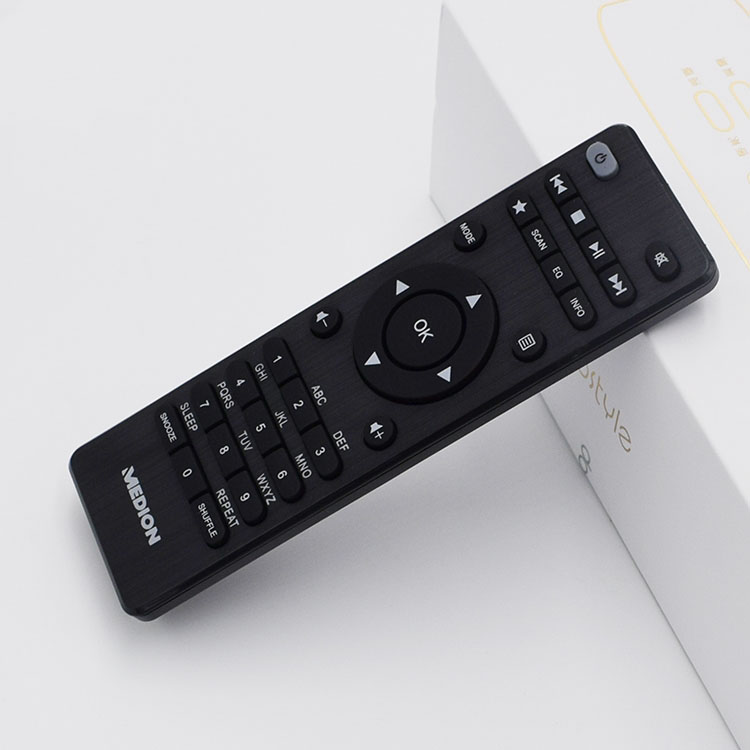

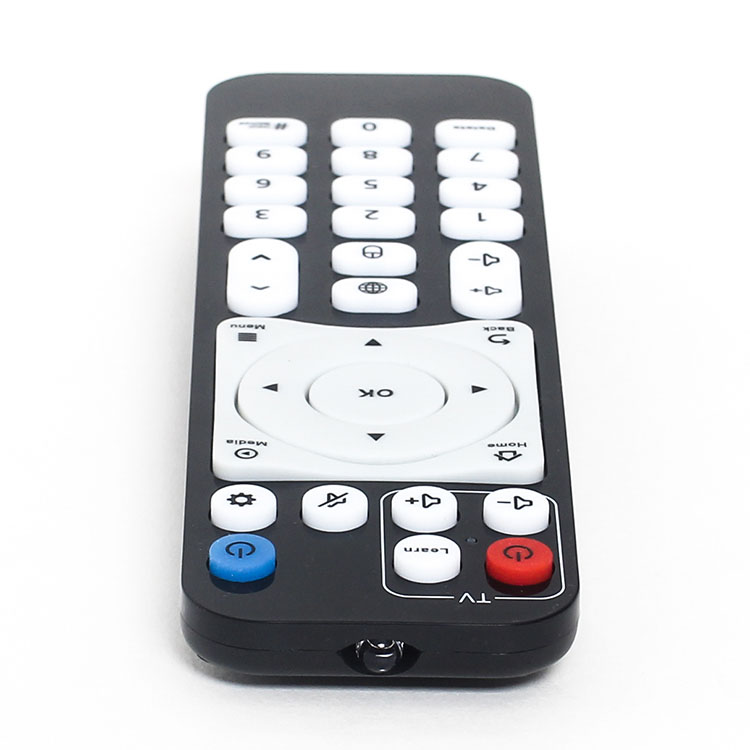

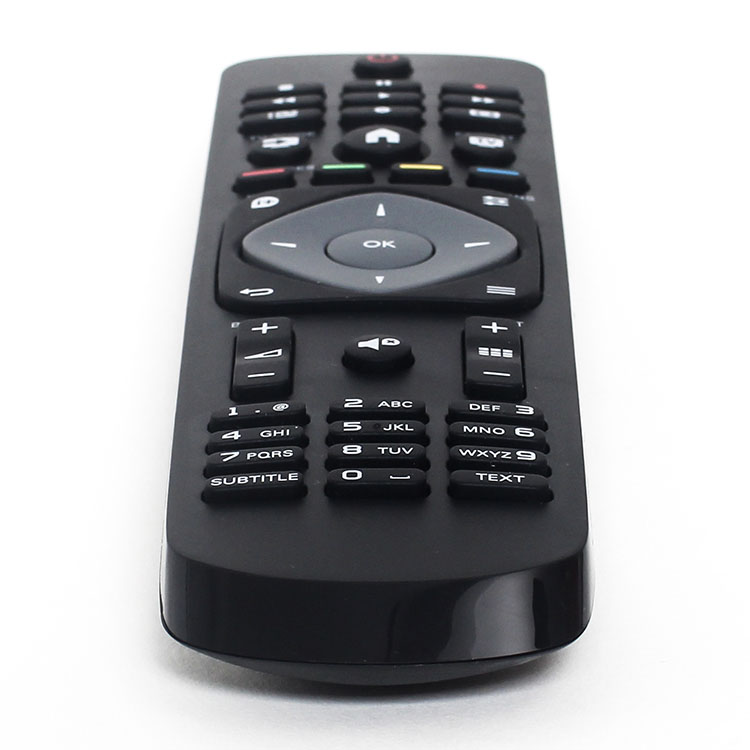

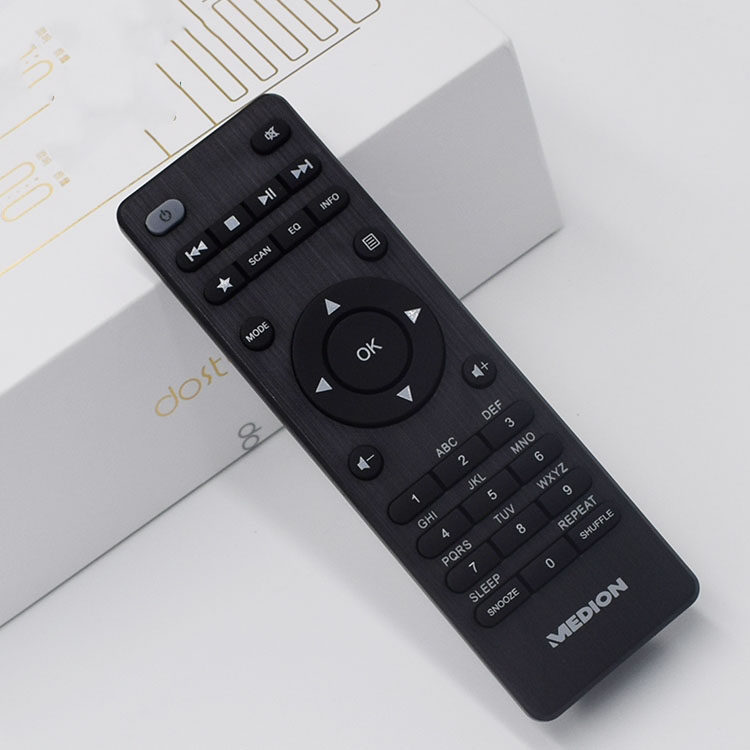

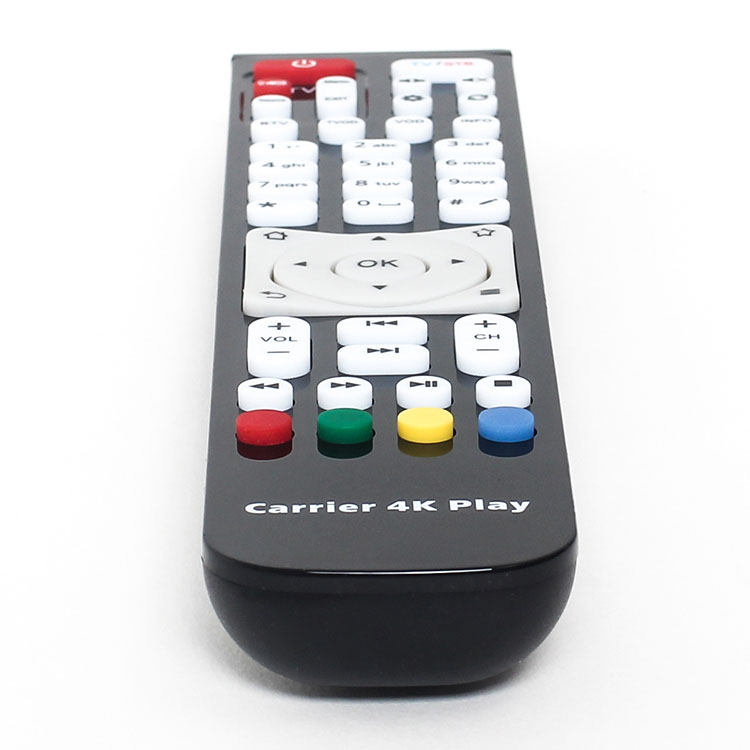

Telecomando IR

1. Adatto per elettrodomestici con telecomando a infrarossi codificati;

2. Può controllare a distanza più elettrodomestici;

3. Ha un tasto di multiplexing di apprendimento/controllo, 5~10 tasti di selezione del dispositivo e 10~20 tasti di controllo delle funzioni.Un tasto di selezione del dispositivo e ciascun tasto di controllo delle funzioni realizzano congiuntamente il controllo di un dispositivo;

4. È possibile utilizzare un tasto di selezione del dispositivo e vari tasti di controllo delle funzioni per apprendere e controllare le funzioni comuni di più dispositivi;

5. Basso costo e forte capacità anti-interferenza.

Inviaci un'e-mail

Dettagli del prodotto

Tag del prodotto

Funzione

1. Adatto per elettrodomestici con telecomando a infrarossi codificati;

2. Può controllare a distanza più elettrodomestici;

4. È possibile utilizzare un tasto di selezione del dispositivo e vari tasti di controllo delle funzioni per apprendere e controllare le funzioni comuni di più dispositivi;

5. Basso costo e forte capacità anti-interferenza.

Principio

Il telecomando è composto da circuito di ricezione e trasmissione a infrarossi, circuito di condizionamento del segnale, controller centrale 8031, memoria di programma e dati, tastiera e circuito di indicazione dello stato.

Il telecomando ha due stati: stato di apprendimento e stato di controllo.Quando il telecomando è nello stato di apprendimento, ogni volta che l'utente preme un tasto di controllo, il circuito di ricezione a infrarossi inizia a ricevere il segnale a infrarossi esterno, e contemporaneamente lo converte in un segnale elettrico, quindi subisce il rilevamento, la modellazione, amplificazione, quindi la CPU lo campiona regolarmente.I dati binari di ciascun punto di campionamento vengono memorizzati in un'unità di memoria designata con 8 bit come unità per il successivo controllo del dispositivo.Quando il telecomando è nello stato di controllo, ogni volta che l'utente preme un tasto di controllo, la CPU legge una serie di dati binari dall'unità di memorizzazione designata e li emette in serie (l'intervallo di tempo tra bit e bit è uguale all'intervallo di tempo durante il campionamento) Al circuito di mantenimento del segnale, contemporaneamente, il circuito di modulazione esegue la modulazione del segnale.Dopo che il segnale di modulazione è stato amplificato, viene emesso dal diodo emettitore di infrarossi, in modo da realizzare il controllo della funzione del dispositivo corrispondente al tasto.
